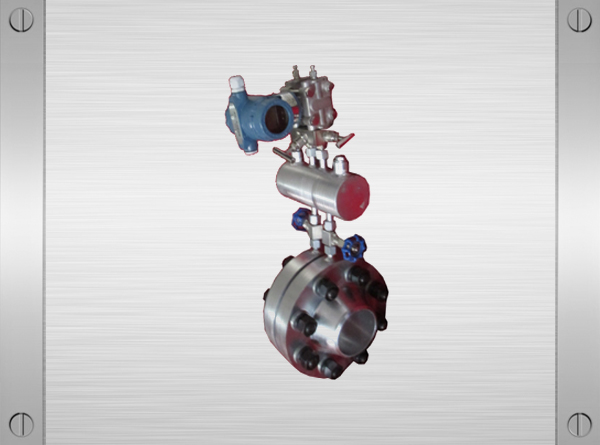

孔板流量计

所属分类：孔板流量计
点击次数：
发布日期：2021/04/09
在线询价

详细介绍

变送器

与变送器配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量。孔板节流装置是标准节流件可不需标定直接依照国家标准生产。

所有的单相流速都可以测量，一部分混相流也可以使用该产品。HNLG型孔板流量计安装简单，更不需要引压管，可以直接连接差压变送器或者压力变送器来进行测量，可以同时显示流体的累计流量、瞬时流量计、压力及温度，并配有多种通讯接口。

当充满管道的流体流经孔板时,将产生局部收缩,流束集中,流速增加,静压力降低,于是在孔板前后产生一个静压力差。

孔板流量计的结构原理在管路上装有一块孔板，孔板两侧接测压管，分别与U型压差计相连接。孔板流量计是利用流体通过锐孔的节流作用，使流速增大，压强减小，造成孔板前后压强差，作为测量的依据。若管路直径为d1，孔板锐孔直径为d0，流体流经孔板后所形成缩脉的直径为d2，流体密度为ρ。在界面I，Ⅱ处即孔板前测压导管处和缩脉处的速度。

工作原理：

压力变送器感受压力的电器元件一般为电阻应变片，电阻应变片是一种将被测件上的压力转换成为一种电信号的敏感器件。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的黏合剂紧密地粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。
