插入式电磁流量计是专为大口径管道（通常 DN100 以上）流量测量设计的仪表，基于电磁感应原理工作，在工业、市政等领域应用广泛。

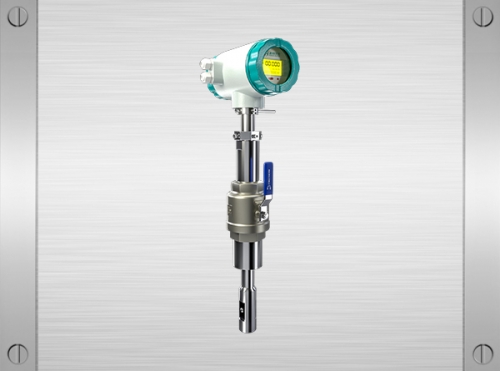

其结构分为插入式传感器与转换器两部分：传感器通过法兰或球阀插入管道中心区域（流速zui高处），内置励磁线圈和电极；转换器安装在管道外部，负责处理信号并输出数据。当导电液体（电导率≥5μS/cm）流经管道时，切割传感器产生的交变磁场，在电极间形成与流速成正比的感应电动势，转换器捕捉信号后，将其换算为流量值，通过显示屏呈现或远程传输。

相比管道式电磁流量计，它的优势显著：安装无需截断大管径管道，可带压开孔施工，大幅降低对生产的干扰；成本随管径增大的增幅较小，在 DN300 以上场景性价比突出；传感器仅插入管道中心，对流体阻碍极小，几乎无压损，且无机械部件磨损，维护简便。

适用场景集中在大流量导电液体测量：市政供水管网监测、污水处理厂进出水计量；钢铁、化工等行业的循环冷却水系统；农业灌溉干管的水资源计量；电厂冷却水、油田注水管线等工业管道。

使用时需注意：介质电导率需≥5μS/cm，避免非导电液体；安装位置需远离泵、阀门等湍流源，保证直管段充足（前≥5D、后≥3D），以确保测量精度（通常 ±1.0%~±2.5% FS）。
